絕緣電阻測試儀 |
|
| 型 號：Fluke 1550C |
| 品 牌：美國FLUKE |
| 技術指標：絕緣測試電壓準確度 -0 %, +10 %，在1 mA負載電流下 |
 |

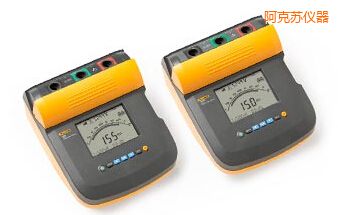

阿克蘇絕緣電阻測試儀-Fluke 1550C-美國FLUKE
數字絕緣測試最高可達10kV
在1555和經過重新設計的Fluke1550絕緣電阻測試儀，提供數字絕緣測試最高可達10kV，非常適合用于測試各種高電壓設備，包括開關設備，電動機，發電機和電纜。福祿克的絕緣測試儀現在可以進行在IEEE43-2000與一流的，3年保修和CAT
IV 600 V安全等級規定的試驗電壓的整個范圍。隨著測量存儲和PC接口，，1555和1550是設計用來識別發生前的潛在設備故障的預防性或預測性維護計劃的完美工具。
功能與優點:
-
測試電壓高達 10 kV，適合所有應用
-
CAT III 1000 V, CAT IV 600 V 安全等級
-
電壓擊穿檢測功能可提醒用戶存在電壓，并給出最高 600 V（交流或直流）的電壓讀數，提高了用戶安全性
-
在 250 - 1000 V 范圍內，可以 50 V 步長選擇測試電壓；高于
1000 V 時，可以 100 V 步長選擇測試電壓
-
可在多達 99 個存儲位置存儲測量值，每個位置可分配一個唯一的用戶定義標簽，以便調用
-
電池壽命長，兩次充電之間可進行 750 次以上測試
-
自動計算介質吸收比 (DAR) 和極化指數
(PI)，無需其他設置
-
保護系統可消除高阻測量時表面泄漏電流的影響
-
大號數字式/模擬式
LCD 顯示屏，便于查看
-
可進行電容和泄漏電流測量
-
具有用于擊穿測試的斜坡功能
-
可測量高達 2TΩ 的電阻
-
定時測試時，可進行最長 99 分鐘的定時器設置
-
3 年保修
電氣技術參數
所規定的測試儀準確度是校準之后一年之內在 0 °C 至 35 °C 工作溫度下的準確度。工作溫度超出此范圍時（-20 °C 至 0 °C 以及 35 °C 至50 °C），，需將準確度數值增加 ± 0.25 % / °C，但在 20 % 誤差范圍時，需增加 ± 1 % /°C。
|
絕緣電阻測量
|
|
測試電壓（直流）
|
量程（直流）
|
準確度（±讀數）
|
|
250 V
|
< 200 kΩ
200 kΩ至5 GΩ
5 GΩ至50 GΩ
> 50 GΩ
|
未規定
5 %
20 %
未規定
|
|
500 V
|
200 kΩ
200 kΩ至10 GΩ
10 GΩ至100 GΩ
> 100 GΩ
|
未規定
5 %
20 %
未規定
|
|
1000 V
|
< 200 kΩ
200 kΩ至20 GΩ
20 GΩ至200 GΩ
> 200 GΩ
|
未規定
5 %
20 %
未規定
|
|
2500 V
|
< 200 kΩ
200 kΩ至50 GΩ
50 GΩ至500 GΩ
> 500 GΩ
|
未規定
5 %
20 %
未規定
|
|
5000 V
|
< 200 kΩ
200 kΩ至100 GΩ
100 GΩ至1 TΩ
> 1 TΩ
|
未規定
5 %
20 %
未規定
|
|
10000 V
（僅限1555）
|
< 200 kΩ
200 kΩ至200 GΩ
10 GΩ至2 TΩ
> 2 TΩ
|
未規定
5 %
20 %
未規定
|
|
條形圖范圍
|
0至1 TΩ
|
|
絕緣測試電壓準確度
|
-0 %, +10 %，，在1 mA負載電流下
|
|
感應交流電流抑制
|
2 mA最大值
|
|
容性負載充電速率
|
5s/μF
|
|
容性負載放電速率
|
1.5s/μF
|
|
Leakage current
measurement
|
范圍: 1 nA至2 mA
|
準確度: ± (5 % + 2 nA)
|
|
電容測量
|
范圍: 0.01 uF至15.00μF
|
準確度: ± (15 %讀數+ 0.03μF)
|
|
定時器
|
范圍: 0 - 99分鐘
|
分辨率準確度:
設置: 1分鐘
提示: 1 s
|
|
帶電電路警告
|
警告范圍:
30 V至660 V ac/dc,
50/60 Hz
|
電壓準確度:
± (15 % + 2 V)
|
|
一般技術參數
|
|
顯示屏
|
75 mm x 105 mm
|
|
電源
|
12 V鉛酸可充電電池，Yuasa NP2.8-12
|
|
充電器輸入(AC)
|
充電器輸入(AC) 85 V至250 V ac 50/60 HZ 20 VA
|
|
本Class II（雙重絕緣）儀器提供了一條Class 1（接地）電源線。保護接地端子（接地銷）不在內部進行連接。額外的銷僅用于增加插頭保持能力。
|
|
尺寸
|
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
|
|
重量
|
3.6 kg (7.94 lb)
|
|
工作溫度
|
-20 oC至50 oC (-4 oF至122 oF)
|
|
儲存溫度
|
-20 oC至65 oC (-4 oF至149 oF)
|
|
濕度
|
31 oC以下為80 %，線性下降到50 oC時的50 %
|
|
海拔高度
|
2000 m
|
|
外殼密封性
|
IP40
|
|
輸入過載保護
|
1000 V ac
|
|
電磁兼容性
|
EN 61326
|
|
認證
|
|
|
安全性
|
CAT III 1000 V, CAT IV 600 V
|
|
污染等級
|
2
|
|
型號名稱
|
描述
|
|
FLUKE-1555/Kit
|
10 KV絕緣測試儀套件
|
|
FLUKE-1555
|
10 KV絕緣測試儀
|
|
FLUKE-1550C/Kit
|
5 KV絕緣測試儀套件
|
|
FLUKE-1550C
|
5 KV絕緣測試儀套件
|
|
測試線，探頭和線夾
|
|
TL1550EXT
|
TL1550EXT, 25 Foot Extended Test Lead Set
|
|
