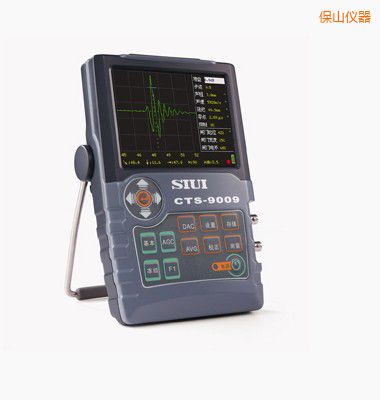

汕超超聲檢測儀CTS-9009數字超聲探傷儀特點：
-
小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
-
操作簡易：按鍵少，超聲波探傷系統，定義明確，實現單手握持操作
-
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
-
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
-
性能強勁：分辨率高、穿透力強，日照超聲波探傷儀生產廠家，滿足從薄板到大鑄件的精確探傷
-
功能齊全：以太網通信、動態回放、定時B型顯示、探頭頻率測量、AWSD1.1/D1.5、API 5UE評價標準、RF(射頻)顯示、曲面修正、USB轉存
-
汕超超聲檢測儀CTS-9009數字超聲探傷儀頂級功能與性能
CTS-9009數字超聲探傷儀的性能：
1. 最高采樣速率240MHz，測量分辨率0.1mm
2. 以太網通信，實現探傷儀與計算機的實時雙向通信和遠程控制
3. 簡便實用的探頭回波頻率檢測功能，聲發射儀，快捷掌握探頭的中心頻率，求購超聲波探傷儀，令探傷評價更準確
4. 工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
5. 20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
6. 端點反射法測量焊縫裂紋高度
7. 采用定時掃描方式形成B型圖像
8. 內置AWS D1.1/D1.5、API 5UE評價標
9. 通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
10. RF（射頻）回波功能，對于薄壁材料測量或學術研究和定性分析有很大幫助
11. 自動增益控制AGC，配合峰值回波、圖像凍結功能，脈沖反射式超聲波探傷儀，快速確定缺陷最高波，超聲波相控陣，探傷更高效
12. AVG曲線，超聲波探傷儀使用，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
13. DAC曲線，高頻超聲波探傷儀，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
14. 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，超聲波探傷儀型號，細節一覽無遺
CTS-9009數字超聲探傷儀的技術參數：
|
項 目
|
單 位
|
技 術 數 據
|
|
衰減器誤差
|
dB
|
每12dB ±1dB
|
|
垂直線性誤差
|
%
|
≤3
|
|
動態范圍
|
dB
|
≥30
|
|
探傷靈敏度余量
|
dB
|
≥65（2.5Z20N探頭）
|
|
遠區分辨力
|
dB
|
≥26
|
|
水平線性誤差
|
%
|
≤0.5
|
|
電噪聲電平
|
%
|
≤10（1～4MHz）
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 15，超聲波探傷儀參數，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三檔可選
|
|
脈沖重復頻率
|
Hz
|
分10檔可調（20 ～500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制）
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
測量分辨力
|
mm
|
0.1
|
|
探測范圍
|
mm
|
0 ～ 13000（鋼縱波）
|
|
脈沖移位
|
mm
|
-10 ～1000（鋼縱波）
|
|
探頭零點
|
μs
|
0 ～ 200
|
|
材料聲速
|
m/s
|
400 ~ 9999
|
|
阻尼
|
|
低 / 高
|
|
抑制
|
%
|
0 ～ 80
|
|
檢波方式
|
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF
|
|
增益調節
|
dB
|
0 ~ 110；分0.5 / 2 / 6/ 12步進調節
|
|
以太網接口
|
|
實現與計算機（上位機）的實時通信和遙控
|
|
探頭頻率檢測
|
|
采用FFT計算探頭回波的頻率
|
|
AWS D1.1/D1.5
|
|
根據美國焊接協會(huì )AWS的D1.1/D1.5計算鋼結構和橋梁焊縫等級
|
|
API 5UE
|
|
根據美國石油協會(huì )API的推薦性實踐RP 5UE計算缺陷深度的定量方法
|
|
曲面修正
|
|
修正斜探頭圓管檢測時的深度和水平距離
修正模式：內弧 / 外弧
|
|
裂紋測高功能
|
|
根據斜探頭端點反射法計算焊縫裂紋高度
|
|
B型掃描
|
|
采用定時掃描方式形成B型圖像
|
|
閘門擴展功能
|
|
將閘門內回波放大到整個回波區域
|
|
DAC功能
|
|
用于制作、設置和應用DAC曲線
|
|
AVG功能
|
|
用于制作、設置和應用AVG曲線
|
|
截圖功能
|
|
將儀器屏幕存為圖片并輸出到U盤中
|
|
短片回放
|
|
約7分鐘的回波記錄功能
|
|
轉存功能
|
|
通過USB接口把儀器內部數據集轉存到U盤中
|
|
閘門
|
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
|
|
存儲
|
|
500組數據集，包括儀器設置、探傷狀態和回波圖形等
|
|
自動增益功能
|
|
使閘門內回波幅度自動調節到指定幅度
幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%
|
|
峰值記憶功能
|
|
顯示波形包絡(luò )
|
|
峰值回波功能
|
|
記錄包含最高回波的回波波形
|
|
凍結功能
|
|
凍結屏幕波形
|
|
自動校正功能
|
|
用于校正材料聲速與探頭零點
|
|
角度測量功能
|
|
用于測量探頭角度
|
|
顯示屏
|
|
高亮度5.7"彩色TFT液晶顯示屏, 320×240像素
|
|
工作時間
|
h
|
≥7
|
|
工作電壓
|
V
|
9～12 DC （外部電源）， 6.0~8.4（電池）
|
|
工作溫度
|
℃
|
－10~40
|
|
重量
|
kg
|
約1.15（含電池）
|
|
尺寸
|
mm
|
152 × 240 × 52（寬×高×深）
|
