長沙數字超聲波探傷儀CTS-9009,長沙數字超聲波探傷儀價格

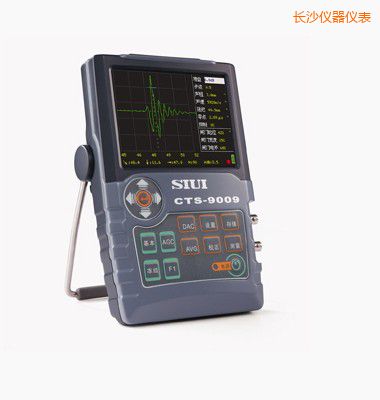

長沙數字超聲波探傷儀-CTS-9009-汕超SIUI

汕超超聲檢測儀CTS-9009數字超聲探傷儀特點：

小巧輕便：整機（含電池）重量保持在1.15Kg，超聲波探傷儀深圳，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，c掃描超聲波探傷儀，實現單手握持操作
防塵防水：按 IP65 防護標準設計，超聲波探傷儀探頭，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
功能齊全：以太網通信、動態回放、定時B型顯示、探頭頻率測量、AWSD1.1/D1.5、API 5UE評價標準、RF(射頻)顯示、曲面修正、USB轉存
汕超超聲檢測儀CTS-9009數字超聲探傷儀頂級功能與性能

CTS-9009數字超聲探傷儀的性能：

1. 最高采樣速率240MHz，長沙超聲波探傷儀，測量分辨率0.1mm

2. 以太網通信，超聲波探傷儀生產商，實現探傷儀與計算機的實時雙向通信和遠程控制

3. 簡便實用的探頭回波頻率檢測功能，快捷掌握探頭的中心頻率，令探傷評價更準確

4. 工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點

5. 20～500Hz分10檔可調的脈沖重復頻率，超聲波探傷儀精度，避免探傷過程中出現混響信號

6. 端點反射法測量焊縫裂紋高度

7. 采用定時掃描方式形成B型圖像

8. 內置AWS D1.1/D1.5、API 5UE評價標

9. 通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示

10. RF（射頻）回波功能，對于薄壁材料測量或學術研究和定性分析有很大幫助

11. 自動增益控制AGC，汕超數字超聲波探傷儀，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，超聲波探傷儀使用，探傷更高效

12. AVG曲線，超聲波探傷儀原理，使用已知平底孔或大平底回波，制作出3條不同當量的曲線

13. DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便

14. 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺

CTS-9009數字超聲探傷儀的技術參數：

項目	單位	技術 數據
衰減器誤差	dB	每12dB ±1dB
垂直線性誤差	%	≤3
動態范圍	dB	≥30
探傷靈敏度余量	dB	≥65（2.5Z20N探頭）
遠區分辨力	dB	≥26
水平線性誤差	%	≤0.5
電噪聲電平	%	≤10（1～4MHz）
工作頻率范圍	MHz	0.5 ~ 15，超聲波探傷機，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三檔可選
脈沖重復頻率	Hz	分10檔可調（20 ～500Hz可調，但受探測范圍、材料聲速、脈沖移位、探頭零點等限制）
薄板分辨力	mm	≤3（5C10N 探頭）
測量分辨力	mm	0.1
探測范圍	mm	0 ～ 13000（鋼縱波）
脈沖移位	mm	-10 ～1000（鋼縱波）
探頭零點	μs	0 ～ 200
材料聲速	m/s	400 ~ 9999
阻尼		低 / 高
抑制	%	0 ～ 80
檢波方式		負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF
增益調節	dB	0 ~ 110；分0.5 / 2 / 6/ 12步進調節
以太網接口		實現與計算機（上位機）的實時通信和遙控
探頭頻率檢測		采用FFT計算探頭回波的頻率
AWS D1.1/D1.5		根據美國焊接協會(huì )AWS的D1.1/D1.5計算鋼結構和橋梁焊縫等級
API 5UE		根據美國石油協會(huì )API的推薦性實踐RP 5UE計算缺陷深度的定量方法
曲面修正		修正斜探頭圓管檢測時的深度和水平距離修正模式：內弧 / 外弧
裂紋測高功能		根據斜探頭端點反射法計算焊縫裂紋高度
B型掃描		采用定時掃描方式形成B型圖像
閘門擴展功能		將閘門內回波放大到整個回波區域
DAC功能		用于制作、設置和應用DAC曲線
AVG功能		用于制作、設置和應用AVG曲線
截圖功能		將儀器屏幕存為圖片并輸出到U盤中
短片回放		約7分鐘的回波記錄功能
轉存功能		通過USB接口把儀器內部數據集轉存到U盤中
閘門		閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
存儲		500組數據集，包括儀器設置、探傷狀態和回波圖形等
自動增益功能		使閘門內回波幅度自動調節到指定幅度幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%
峰值記憶功能		顯示波形包絡(luò )
峰值回波功能		記錄包含最高回波的回波波形
凍結功能		凍結屏幕波形
自動校正功能		用于校正材料聲速與探頭零點
角度測量功能		用于測量探頭角度
顯示屏		高亮度5.7"彩色TFT液晶顯示屏, 320×240像素
工作時間	h	≥7
工作電壓	V	9～12 DC （外部電源）， 6.0~8.4（電池）
工作溫度	℃	－10~40
重量	kg	約1.15（含電池）
尺寸	mm	152 × 240 × 52（寬×高×深）
