定西表面粗糙度儀-TIME3210-時代儀器
1概述

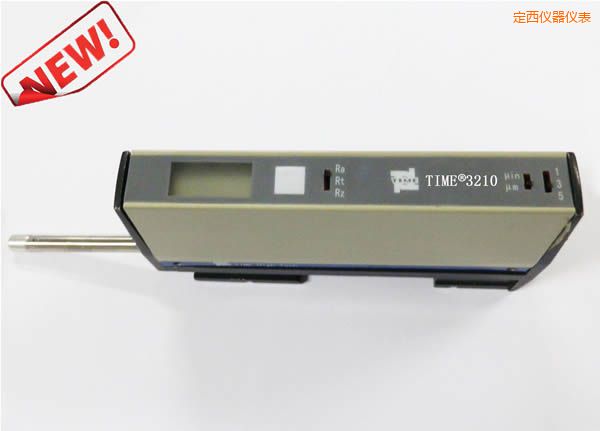

TIME3210表面粗糙度儀是一種手持式儀器，該產品小巧、實用、性能穩定。操作簡單是其一大特色，傳感器可在相互垂直的四個方向上測量是其另一特色。
該產品符合下列標準：
JJF1105-2003《觸針式表面粗糙度測量?jì)x校準規范》
GB/T3505-2009《產品幾何技術規范（GPS）表面結構輪廓法術語、定義及表面結構參數》
2主要技術參數
a)測量范圍：
Ra；0.03μm～6.35μm
Rt；0.2μm～25.3μm
Rz；0.2μm～25.3μm
b)示值誤差：≤10%
c)示值重復性：≤6%
d)顯示分辨力：0.01μm
e)取樣長度l：0.8mm，噴丸噴砂粗糙度儀，2RC濾波器
f)評定長度ln：1l、3l、5l（可選）
g)驅動速度：3mm/s
h)顯示：三位LCD（帶電池圖標）
I)串行接口：RS232
J)電源：9V堿性電池
k)傳感器類型：電感式
l)最大觸針靜態測量力：<16mN
m)工作溫度：0℃～40℃
貯存溫度：-20℃～65℃
3基本功能
a)具有公制和英制顯示方式
b)具有電池容量“低”圖標
c)具有低于或超出測量范圍指示
d)具有非正常位置測量值提示功能
e)具有故障提示功能
f)具有在四個方向測量的功能
g)具有校準調整功能
h)具有數據傳輸功能
4.傳感器位置的選擇
儀器的使用可以很靈活，表面粗糙度與光潔度，既可以手持測量，粗糙度25，又可以以各種姿態放置在測量表面上，水平、豎直、甚至于儀器底部朝上。
a)傳感器“回收”位置
可以測量平面，直徑6.35mm以下的表面（沿母線方向），但長度要足夠，以便能夠跨在儀器底部前、后的V形槽上。
b)傳感器在90°、180°或270°位置。
儀器和被測工件之間的相對位置調整合適，被測表面與儀器底座大致處于同一平面（二者之差在±2.5mm內）；
傳感器插座與儀器底座應保持平行（此時傳感器與測量表面有角度）。
c)隨機標準樣板應精心保護，以免劃傷后造成校準儀器不準。
