杭州全數字智能超聲波探傷儀-PXUT-390-南通友聯

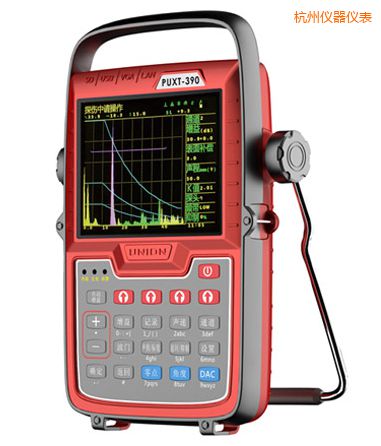

PXUT-390型全數字智能超聲波探傷儀，采用新型超大屏幕高亮度TFT顯示器，儀器造型優美，體積小巧，屏幕超大，強光下無需遮光能清晰顯示，儀器功能強勁，性能穩定，操作簡便，是一款性能優越的筆記本式超聲波探傷儀。
功能和特點：
●日歷時鐘，營口超聲波探傷儀，儀器自動記錄工作日期和時間,可自由測定儀器和探頭性能（含曲面探頭），儀器校驗自動，可測量材料厚度和材料聲速。
●10個獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
●高靈敏度，增益達120dB，回波抑制任意可調，不影響儀器增益和線性。
●獨特的增益自動調節和峰值自動搜索，使探傷既快捷又準確。
●具有全波、正半波、負半波、射頻四種方式有助于缺陷的定位和定性。
●DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，可進行補償與修正。 DAC曲線隨增益自動浮動,隨聲程自動擴展,可指定回波的距離波幅補償。
●缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
●具有峰值記憶、回波包絡(luò )、波形凍結、曲面修正、門內展寬等功能。
●可利用端點衍射波實現缺陷裂紋的自動測高。
●進波和失波報警，門位、門寬、門高連續可調。
●具有B-掃描功能，可顯示工件缺陷形狀。完備的焊縫和工件剖面顯示，數字超聲波探傷儀廠家，使探傷更具權威。
●數據處理能力強，可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理，可直接打印探傷報告。
●可外接SD卡，實時連續記錄動態波形，并可外接投影儀，用于教學、演示等場所。
●采用歐盟鑒定最新標準EN12668-1：2010 ，并提供出廠中英文歐標鑒定證書各一份
●設備通過“中國法定計量機構”性能測試并取得計量證書。
主要技術指標：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
120dB
0.1，邯鄲超聲波探傷儀，1.0，2.0，6.0步進
|
閘門
|
進波門（直方門、DAC門）、失波門
|
|
頻帶范圍
|
0.4～20.0MHz
|
采樣頻率
|
160MHz（硬件實時采樣）
|
|
探測范圍
|
0～10000mm（鋼中縱波）
|
聲程位移
|
0～9800mm（鋼中縱波）
|
|
探頭方式
|
單晶，雙晶，穿透
|
顯示
|
5.7”TFT LCD (640×480)
|
|
水平線性
|
≤0.1％
|
工作時間
|
≥7小時
|
|
垂直線性
|
≤3％
|
工作溫度
|
-20oC～50oC
|
|
分辨力
|
≥32dB
|
電源
|
16V DC； 220V AC
|
|
靈敏度余量
|
≥62dB（200mm—Ф2平底孔，2.5P 20）
|
動態范圍
|
≥34dB
|
|
外形尺寸
|
253（高）x157（寬）x48（厚）
|
整機重量
|
1.6Kg（帶鋰電池）
|
