數位電表 |
|
| 型 號：GDM-8135 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：桌上型3 1/2LED , DCV基本準確度:0.1% |
 |

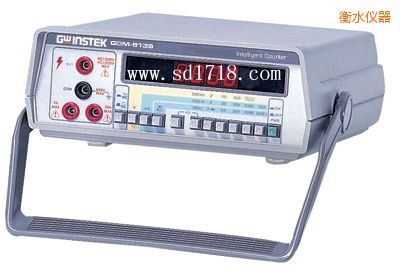

衡水數位電表-GDM-8135-臺灣固緯GWINSTEK
3 1/2 (1999位數) LED , DCV基本準確度:0.1%
按照性?xún)r(jià)比方面來說，GDM-8145/8135系列是當今市場上數位萬用表的最佳選擇之一。這個系列配備4 1/2位（GDM-8145）或3 1/2位（GDM-8135），0.5”特有之紅色LED顯示，測量項目包括DC電壓/電流，AC真有效值電壓/電流（限GDM-8145），電阻，，二極管測試和短路蜂鳴測試（限GDM-8135）。不管波形形狀如何，利用等效能量測量得出精確的真有效值AC和AC+DC。自動校零電路可消除微小偏置電壓，，保證儀器可在全檔位下進行準確測量，，所有這些都給使用者帶來愉悅的測量感受。
特點
※ 交直流電壓、交直流電流、電阻、二極管測試和短路蜂鳴測試功能
※ 0.5" 超大 LED 顯示
※ 高電壓檔 1000V 及 電流檔 20A
※ 所有檔均具有保護電路
※ DCV基本準確度 0.1%
※ 自動歸零電路
|
直流電壓
|
|
檔位
|
200mV, 2V, 20V, 200V, 1000V 5檔
|
|
準確度
|
+(0.1% 讀值 + 1 位)
|
|
輸入阻抗
|
10MΩ
|
|
交流電壓
|
|
|
檔位
|
200mV, 2V, 20V, 200V, 1000V 5 檔
|
|
準確度
|
200mV ~ 20V 3 檔
40Hz ~ 1kHz：+(0.5% 讀值 + 1 位)
1kHz ~ 10kHz：+(1% 讀值 + 1 位)
10kHz ~ 20kHz：+(2% 讀值 + 1 位)
20kHz ~ 40kHz：+(5% 讀值 + 1 位)
200V檔 40Hz ~ 1kHz：+(0.5% 讀值 + 1 位)
1kHz ~ 10kHz：+(1% 讀值 + 1 位)
1000V 檔 40Hz ~ 1kHz：+(0.5% 讀值 + 1 位)
|
|
輸入阻抗
|
10MΩ
|
|
直流電流
|
|
|
檔位
|
200μA, 2mA, 20mA, 200mA, 2A, 20A 6 檔
|
|
準確度
|
200μA ~ 200mA 4 檔：+(0.2% 讀值 + 1 位)
2A ~ 20A 2 檔：+(0.5% 讀值 + 1 位)
|
|
交流電流
|
|
|
檔位
|
200μA, 2mA, 20mA, 200mA, 2A, 20A 6 檔
|
|
準確度
|
200μA ~ 200mA 4 檔
40Hz ~ 1kHz：+(0.5% 讀值 + 1 位)
1kHz ~ 10kHz：+(1% 讀值 + 1 位)
10kHz ~ 20kHz：+(2% 讀值 + 1 位)
2A ~ 20A 2 檔
40Hz ~ 2kHz：+(1% 讀值 + 2 位)
|
|
電阻
|
|
檔位
|
200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ 6 檔
|
|
準確度
|
200Ω~ 2MΩ 5 檔：+(0.2% 讀值 + 1 位)
20MΩ檔：+(0.5% 讀值 + 1 位)
|
|
二極管測試
|
|
測試電流
|
最大 1mA
|
|
開路電壓
|
最大 13V
|
|
短路蜂鳴測試
|
|
描述
|
當阻抗小于10Ω時會(huì )有蜂鳴聲
|
|
測試電流
|
最大 1mA
|
|
開路電壓
|
最大 13V
|
|
顯示
|
|
|
|
0.5" LED 顯示屏幕
|
|
使用電源
|
|
|
|
交流 100V/120V/220V/230V +10%, 50/60Hz
|
|
尺寸&重量
|
|
|
|
230(寬) × 95(高) × 280(長) mm
約 2 公斤
|
|
