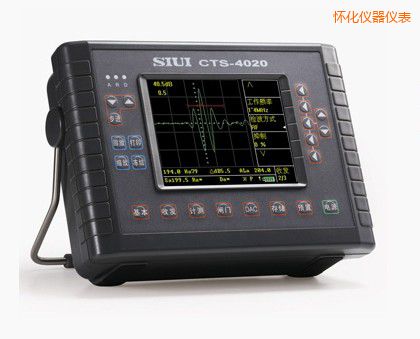

懷化數字超聲探傷儀-CTS-4020/CTS-4030-汕超SIUI
全新理念與傳統技術的完美結合——滿足你對完美無暇的追求
技術創新
不斷創新，努力達至一流境界是我所的一貫宗旨。CTS-4020采用嵌入式計算機系統和超大規�，F(xiàn)場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達65dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求；LAN以太網接口可實現與計算機（上位機）的實時通訊、遙控；短片回放功能實現掃查動態過程記錄；新型彩色TFT液晶顯示屏帶給你最佳的讀測效果和視覺享受；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、RF射頻回波顯示、大容量存儲器和USB接口等新技術、新功能，使CTS-4020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，確�？焖賿卟榛夭ㄒ诧@示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
簡單實用方便
小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現我們一貫的設計理念：簡單實用方便可靠，功能性能更上一層樓！
CTS-4020探傷儀/CTS-4030數字超聲探傷儀簡介：
CTS-4020數字超聲探傷儀是SIUI新開發的高技術產品，它與CTS-3020、CTS-2020等多種數字超聲探傷儀組成一個更新?lián)Q代的產品系列，適合國內外不同用戶對鍛件、焊縫、零部件等探傷的各種需要，為新老朋友提供更為優質的設備和服務。
CTS-4020的誕生，超聲波探傷儀公司，體現了SIUI一貫的優良傳統：創新技術，先進工藝，體積小，重量輕，功能強大，SIUI數字式超聲波探傷儀，操作簡單斷創新。
功能：
最高采樣速率240MHz，超聲波探傷儀怎么使用，測量分辨力0.1mm，最小顯示范圍5mm
工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
峰值記憶與回波比較功能，有助于對工件進行快速掃查、測量和比較
脈沖重復頻率可調，超聲波探傷儀 進口，避免在探傷過程中出現混響信號
完善的DAC曲線功能，方便進行回波評價，更適合大鍛件和粗晶材料等現場探傷
RF射頻回波顯示對于薄壁材料測量或?qū)W術研究和定性分析將有很大的幫助
具有測量探頭角度（K值）和探頭頻率的功能
斜射探傷時，二次反射波信號顏色區分顯示功能
大容量存儲器可存儲高達1000個數據集，包括波形、曲線、參數、探傷報告等
LAN以太網接口可實現與計算機（上位機）的實時通訊、遙控
USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
短片回放功能實現掃查動態過程記錄
菜單語言：中、英文二種。操作過程文字信息提示
高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
10種波形顏色和字符顏色自由選擇
大容量鋰電池組可連續工作6小時以上
CTS-4030超聲波探傷儀：
CTS-4030配置場致發光（EL）顯示屏，丹東超聲波探傷儀，不支持屏幕顏色變化；工作溫度為-20℃ ~ 40℃；其他性能參數及功能與CTS-4020相同。
應用：
例一：大鍛件探傷
最大探測范圍達6000mm，再加上高靈敏度的遠場探測能力，蘭州超聲波探傷儀，使得CTS-4020更適合大型鍛件和粗晶材料的檢測（來自500mmФ2平底孔的波形顯示）
例二：回波定性分析
RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。（來自一Ф2平底孔回波的RF射頻波形顯示）
例三：薄板探測
CTS-4020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。（1.2mm鋼板的底面回波）
例四：以太網通信
CTS-4020具有網絡通信功能，可通過100Mbps的以太網與計算機直接連接，實現實時顯示和遙控功能。（上位機界面圖）。
例五：焊縫檢測
CTS-4020完善的DAC曲線和波形比較功能令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線）。
CTS-4020探傷儀/CTS-4030數字超聲探傷儀主要技術指標
|
項 目
|
單 位
|
技 術 數 據
|
|
衰減器誤差
|
dB
|
每12dB±1dB
|
|
垂直線性誤差
|
%
|
≤3
|
|
動態范圍
|
dB
|
≥30
|
|
探傷靈敏度余量
|
dB
|
≥63
|
|
遠區分辨力
|
dB
|
≥26
|
|
水平線性誤差
|
%
|
≤0.5
|
|
電噪聲電平
|
%
|
≤20（1～4MHz）
|
|
工作頻率范圍
|
MHz
|
0.5 ～ 15，超聲波片，分1 ～ 4 / 0.5 ～ 15兩檔可選
|
|
脈沖重復頻率
|
|
分10檔可調
探測范圍≤1500mm時，超聲波探傷儀波形圖，約20Hz ～ 500Hz
探測范圍＞1500mm時，約20Hz ～ 200Hz
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
測量分辨力
|
mm
|
0.1
|
|
探測范圍
|
mm
|
0 ～ 6000 （鋼縱波），連續可調，最小顯示范圍5 mm
|
|
脈沖移位
|
mm
|
-10 ～ 1000 （鋼縱波）
|
|
探頭零點
|
μs
|
0 ～ 199.9
|
|
材料聲速
|
m/s
|
1000 ～ 9999
|
|
阻尼
|
Ω
|
30、60、150、500
|
|
抑制
|
%
|
0 ～ 80
|
|
檢波方式
|
|
正向、負向、雙向、濾波、射頻（RF）
|
|
增益調節
|
dB
|
0 ～ 110，分 0.5 / 2 / 6 / 12步進調節
|
|
以太網接口
|
|
實現與計算機（上位機）的實時通訊和遙控
|
|
探頭頻率檢測
|
|
可根據回波準確測出探頭的實際中心頻率
|
|
波形比較
|
|
可選擇某一時刻的波形作基準波形，實時波形與基準波形同屏顯示
|
|
二次波顏色
|
|
以不同顏色顯示二次回波的波形
|
|
短片回放
|
|
回放長度30秒�？杀４嬷罸盤，實現了掃查動態過程記錄
|
|
USB接口
|
|
2個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
|
|
打印機
|
|
可配用HP-1020、HP-1120、Canon-S100SP打印機
|
|
DAC曲線
|
|
最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正
|
|
TCG曲線
|
|
由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，黑龍江超聲波探傷儀，使不同聲程而大小相同的人工反射體的回波幅度一致
|
|
數據存儲器
|
|
1000組數據集，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等
|
|
**閘門
|
|
2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式
|
|
報警信號
|
|
聲光報警（內接蜂鳴器和面板LED發光二極管）
|
|
測量點選擇
|
|
閘門內最高波的峰值或第1回波的前沿
|
|
回波評價
|
|
聲程、水平距離、垂直距離、幅值、dB差值顯示
|
|
A型回波凍結
|
|
凍結探傷畫面
|
|
縮放
|
|
選擇正常和放大兩種顯示模式
|
|
峰值記憶
|
|
可選擇回波峰值記憶顯示，無錫超聲波探傷儀，背景峰值波形以不同顏色表示
|
|
顯示屏
|
|
5.7"高亮度TFT液晶顯示屏, 320×240象素
|
|
電源
|
|
交流電或電池
|
|
電池類型
|
|
鋰電池組（7.4V 、7.2Ah）
|
|
工作時間
|
h
|
≥6 （與背景光亮度有關）
|
|
工作電壓
|
V
|
6～9 DC （外部電源）；6.0～8.4 （電池）
|
|
工作溫度
|
℃
|
-10～40
|
|
重量
|
Kg
|
約1.94（不含電池）
|
|
尺寸
|
mm
|
260 ×95× 180 （長×寬×高）
|
