全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-F1 |
| 品 牌：南通友聯 |
| 技術指標：探測范圍：0~7200mm（鋼中縱波） |
 |
六盤水全數字智能超聲波探傷儀-PXUT-F1-南通友聯

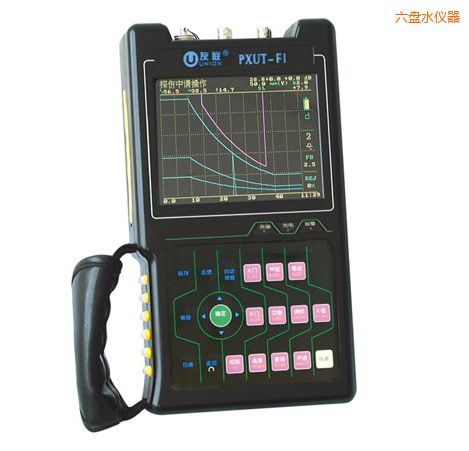

PXUT-F1型全數字智能超聲波探傷儀，采用新型超大型顯示屏幕，強光下無需遮光能清晰顯示。儀器造型優美，特有的防塵防水設計，功能強勁，性能穩定，鍛件超聲波探傷，操作簡便，是一款高性能筆記本式超聲波探傷儀。
功能特點：
● 獨特防塵、防水設計，適應惡劣條件下工作。
● 按鍵采用輕觸開關，手感很好。
● TFT彩色液晶顯示器，屏幕亮度清晰，適應各種操作環境，多種顏色任意調節，超聲波探傷儀標準，符合個性化的操作設計。
● 高靈敏度，回波抑制任意可調，不影響儀器增益和線性。
● 射頻顯示，可進行頻譜分析。
● 方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
● 可外接U盤，實時連續記錄動態波形。
指標參數：
|
項 目
|
指 標
|
項 目
|
指 標
|
|
增益范圍
|
120dB 0.1,1.0,2.0,6.0步進
|
閘門
|
進波門、失波門
|
|
頻帶寬度
|
0.4~20MHz
|
采樣頻率
|
160MHz（硬件實時采樣）
|
|
探測范圍
|
0~7200mm（鋼中縱波）
|
聲程位移
|
0~7000mm（鋼中縱波）
|
|
探頭方式
|
單晶，超聲波探傷儀工作原理，雙晶、穿透
|
顯示器
|
5.7"TFT液晶顯示屏
|
|
水平線性
|
≤0.1%
|
工作時間
|
≥10小時
|
|
垂直線性
|
≤3%
|
工作溫度
|
-20℃～50℃
|
|
分辨力
|
≥30dB
|
電源
|
16V DC，220V AC
|
|
靈敏度余量
（2.5MHz Ф20）
|
≥65dB
|
外形尺寸
（mm）
|
280（高）×155（寬）×55（厚）
|
|
動態范圍
|
≥34dB
|
整機重量
|
1.8Kg（含鋰電池）
|
|
