呂梁時代微機控制電液伺服壓剪試驗機-YAW-10000J-時代儀器

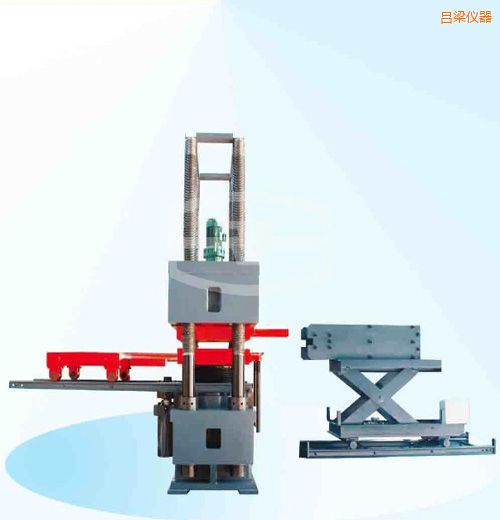

YAW-10000J微機控制電液伺服壓剪試驗機主要用于檢驗公路橋梁橡膠支座成品力學性能試驗，，也用于混凝土試件、混凝土結構件、金屬材料及金屬結構件的抗壓強度試驗，，廣泛用于冶金、建材、大專院校、科研等領域。

GB/T2611-1992《試驗機通用技術要求》

JT/T4-2004《公路橋梁板式橡膠支座》

(1)垂向加載系統

最大試驗力	10000kN
試驗力測量范圍	0.4%～100%
試驗力準確度	±1%
測力方式	高精度油壓傳感器測力
活塞行程	300mm
變形測量分辨力	0.01mm(垂向)；0.001mm(徑向)
變形測量	垂向用四只數顯百分表來測量徑向用四只數顯千分表來測量（做盆式橡膠試驗時）
變形測量范圍	0～50mm（垂向）、0～10mm（徑向）
試驗調整空間	0～1500mm
上下壓板尺寸	1050×1050
立柱間距	1400×680
控制及顯示方式	微機伺服控制，，計算機屏幕顯示
主機升降電機功率	7.5kW
油泵電機總功率	15kW
整機功率	22.5kW
主機外形尺寸	1900×1460×4500
電控柜外形尺寸	1100×700×930
主機總質量	36000 kg

(2)橫向加載系統

最大試驗力	2000kN
試驗力測量范圍	1%～100%
試驗力準確度	±1%
活塞行程	200mm
位移變形測量精度	±1%
位移及變形測量	拉線式光電編碼器
變形測量范圍	0～200mm
變形測量分辨力	0.01mm
測力方式	高精度負荷傳感器測力

(3)轉角試驗裝置

最大轉角頂出力	600kN
試驗力測量范圍	4%～100%
試驗力準確度	±1%
測力方式	高精度負荷傳感器測力
變形測量	四只數顯千分表測量試樣的翻轉變形
變形測量范圍	0～10mm
變形測量分辨力	0.001mm
活塞行程	0～150mm
位移測量范圍	0～150mm
