4” FLIR 紅外窗口 |
|
| 型 號：IRW-4C |
| 品 牌：美國FLIR |
| 技術指標：光學元件直徑 95mm |
 |
瑞安4” FLIR 紅外窗口-IRW-4C-美國FLIR
FLIR紅外窗口特性
-
安裝簡單 – 只需鉆取一個孔，而且只需擰緊一顆FLIR PIRma-Lock™環形螺母；所用設計與使用標準美國沖切工具的管道接頭相同。
-
PIRma-Lock™可靠性高 – 經過實踐的真正自鎖螺母技術使得FLIR紅外窗口能夠先完成鎖環和紅外窗口的自接地，其齒面與面板內部緊緊咬合。
-
即用鉸鏈蓋 – 紅外窗口的簡易下翻蓋（配有集成式設備ID標簽）被永久性固定，，因此，它不會(huì )掉落、配錯或者丟失。
-
寬波段傳輸 – 透明鏡頭支持短波/中波/長波紅外熱像儀、目視檢測和疊加技術等；確保帶集成燈的FLIR熱像儀能夠捕捉視頻文件
-
不銹鋼選項 – 不銹鋼柜不存在金屬問題以外的其它問題，增加了防腐性能以及對嚴苛或者外部環境的耐受性。
|
尺寸參數
|

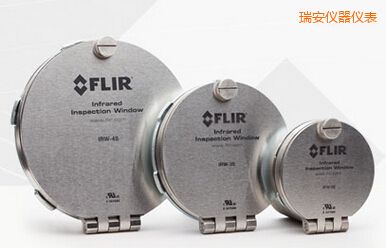

2” FLIR 紅外窗口 - IRW-2C
|
3” FLIR 紅外窗口 - IRW-3C
|
4” FLIR 紅外窗口 - IRW-4C
|
|
|
|
|
|
|
一般參數
|
|
NEMA 環境類型
|
4/12類（室外/室內）
|
|
最高工作溫度
|
260°C
|
|
光纖規格
|
|
光學元件直徑
|
50mm
|
75mm
|
95mm
|
|
光圈直徑
|
45mm
|
69mm
|
89mm
|
|
光圈面積
|
1590mm2
|
3739mm2
|
6221mm2
|
|
窗口厚度
|
2mm
|
|
最高光學溫度
|
1355.6°C (2474°F)
|
|
電壓范圍
|
任意
|
|
主體材料
|
陽極化鋁
|
|
總高度
|
85.5mm
|
107.4mm
|
136.5mm
|
|
總寬度
|
73mm
|
99mm
|
127.44mm
|
|
總厚度
|
25.5mm
|
26.86mm
|
29.25mm
|
|
實際所需孔徑（標稱）
|
60.3mm
|
88.9mm
|
114.3mm
|
|
Greenlee沖孔器
|
76BB
|
739BB
|
742BB
|
|
寬波段紅外——短波、中波&長波
|
x
|
x
|
x
|
|
可見光光譜
|
x
|
x
|
x
|
|
畫中畫和疊加圖像混合
|
x
|
x
|
x
|
|
額定值和測試
|
|
美國保險商實驗室
(UL 50V)
|
x
|
x
|
x
|
|
UL 50
|
4/12類
|
|
CSA認證
|
x
|
x
|
x
|
|
弧閃測試，IEC 62271-200 (KEMA)
|
60Hz下為5kV，63kA（循環30次時）
|
|
IP等級，IEC 60529 (TUV)
|
IP67
|
|
振動測試，，IEC 60068-2-6 (TUV)
|
抗100 m/s^2振動
|
|
濕度測試，IEC 60068-2-3 (TUV)
|
抗濕性極好
|
|
機械測試，，ANSI/IEEE C37.20.2 section A3.6 (TUV)
|
耐沖擊且承重性好的蓋板
|
|
最大拔出力
|
657 kg (1450 lbs)
|
1655 kg (3650 lbs)
|
1678 kg (3700 lbs)
|
|
其它
|
|
保修
|
在產品壽命期內針對制造缺陷提供有限保修承諾
|
使用中的FLIR紅外窗口
FLIR紅外窗口安裝
|
