可程式/線性/直流電源供應器 |
|
| 型 號：PSS-2005 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：全數位化可程式介面，高解析度10mV、1mA <BR>．
高穩定度、低漂移 |
 |
通化可程式/線性/直流電源供應器-PSS-2005-臺灣固緯GWINSTEK

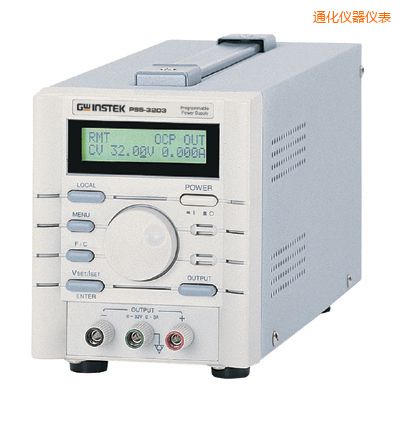

PSS系列是單組出96或100W的可編程線性直流電源。過電壓、過電流和過溫度保護可避免PST電源及負載免受到意外損壞，，高解析度可達到10mV、1mA。LCD可顯示輸出和設定參數；智能型風扇控制有效降低噪音。透過RS-232C或是選配的GPIB介面的SCPI指令和LabVIEW驅動提供編程控制并與ATE開發兼容。輕巧的PSS系列不僅適用于一般的桌上型，，也可裝上面板機架使用(本機僅有單一接口，，如果選擇了GPIB，，則RS-232C將會(huì )取消。
特點
全數位化可程式介面，，高解析度10mV、1mA
高穩定度、低漂移
過電壓、過電流、過溫度保護
智慧型風扇控制(隨著輸出功率變換)
內建 Buzzer 作為警告提示
標準介面：RS-232
選購介面：GPIB(IEEE 488.2)
|
|
PSS-2005
|
PSS-3203
|
|
輸出
|
|
電壓
|
0 ~ 20V x 1
|
0 ~ 32V
|
|
電流
|
0 ~ 5A x 1
|
0 ~ 3A
|
|
過電壓保護
|
0 ~ 21V x 1
|
0 ~ 33V
|
|
負載調節率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
電源調節率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
解析度
|
|
電壓
|
10mV
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
過電壓保護
|
10mV
|
|
設定準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 10mV
|
|
電流
|
< 0.1% + 5mA
|
|
過電壓保護
|
< 0.05% + 10mV
|
|
漣波及雜訊(20Hz~20MHz)
|
|
電壓
|
漣波：< 1mVrms / 3mVp-p
雜訊：< 2mVrms / 30mVp-p
|
|
電流
|
< 3mArms ( < 5mArms 額定電流 > 3.5A )
|
|
溫度係數(0 ~ 40°C)
|
|
電壓
|
< 100ppm + 3mV
|
|
電流
|
< 150ppm + 3mA
|
|
讀回值解析度
|
|
電壓
|
10mV
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
讀回值準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 10mV
|
|
電流
|
< 0.1% + 5mA
|
|
讀回值溫度係數
|
|
電壓
|
< 100ppm + 10mV
|
|
電流
|
< 150ppm + 10mA
|
|
反應時間
|
|
電壓上升
|
10% ~ 90%：< 100mS
|
|
電壓下降
|
90% ~ 10%：< 100mS
|
|
漂移
|
|
電壓
|
< 100ppm + 10mV
|
|
電流
|
< 150ppm + 10mA
|
|
標準介面
|
|
|
RS-232
|
|
介面(選購配備)
|
|
|
GPIB (IEEE 488.2) (不能與RS-232同時並存)
|
|
使用電源
|
|
|
交流 100V/120V/220V/240V+10%, 50/60Hz
|
|
附件
|
|
|
電源線 x 1
操作手冊 x 1
測試線 GTL-104 x 1
|
|
尺寸及重量
|
|
|
108(寬) x 140(高) x 315(長) mm,
約 4.8 公斤
|
|
