玉樹全數字智能超聲波探傷儀-PXUT-330-南通友聯

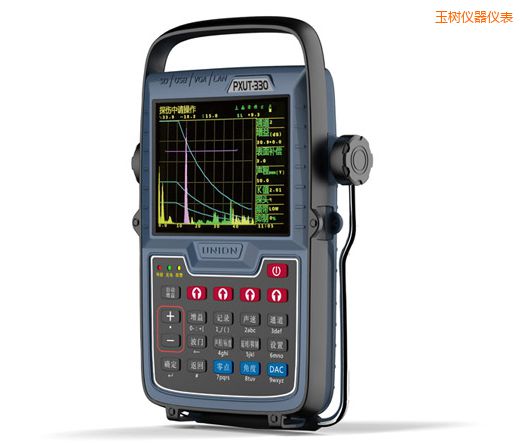

PXUT-330型全數字智能超聲波探傷儀，采用先進的數字集成技術和新型TFT彩屏顯示器，儀器功能實用，性能穩定，操作簡便，價格實惠，是一款性能價格比優異的筆記本式全數字智能超聲波探傷儀。
功能和特點：
● 全中文輕觸式鍵盤，操作過程全中文提示，操作方法與傳統模擬探傷儀類似，操作簡便易學易用。
● 十個獨立探傷通道（可擴展），可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，使用靈活方便，工作效率高。
● 可測量材料厚度、材料聲速和折射角。
● DAC曲線自動生成，友聯超聲，自動制作判廢線、測長線、定量線，并自動存儲于儀器中。
● 實際使用時無須調節水平掃描，儀器自動實時顯示缺陷回波位置（水平、垂直、距離）、幅度及當量等數據，超聲波鋼軌探傷儀，探傷結果一目了然。
● 閘門報警，門位、門寬、門高任意可調。
● 500幅探傷數據存儲，可回到辦公室打印探傷報告，檢測報告全面規范。關機后，仍能長期保持探傷數據。
● 數據處理能力強，可對存儲數據進行檢索、打印及計算機數據通訊和管理。
● 按日期、工件編號和序號進行檢索和處理，高可靠數據保護，高速數據接口，快速實現報告打印。
● 低功耗設計，可連續工作6小時以上。低電壓工作報警和自動保護關機。
● TFT真彩顯示，抗電磁干擾，屏幕大、亮度高、對比度強、分辨率高、視野寬、不傷眼。
● 可外接SD卡，實時連續記錄動態波形，并可外接投影儀，在線超聲波探傷儀，用于教學、演示等場所。
主要技術指標：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
120dB
0.1，1.0，2.0，6.0步進
|
閘門
|
進波門連續可調
|
|
頻帶寬度
|
0.4～20MHz
|
采樣頻率
|
160MHz
|
|
探測范圍
|
0~10000mm（鋼中縱波）
|
聲程位移
|
0～9800mm（鋼中縱波）
|
|
探頭方式
|
單晶，雙晶，穿透
|
顯示器
|
5.7”TFT LCD (640×480)
|
|
水平線性
|
≤0.3％
|
工作時間
|
≥6小時
|
|
垂直線性
|
≤3％
|
工作溫度
|
-20oC～50oC
|
|
分辨力
|
≥32dB
|
電源
|
16V DC； 220V AC
|
|
靈敏度余量
|
≥62dB
（200mm~Φ2平底孔，2.5PΦ20）
|
外形尺寸
|
253（高）×157（寬）×48（厚）
|
|
動態范圍
|
≥32dB
|
整機重量
|
1.6Kg（帶鋰電池）
|
