電子天平,4200g,0.01g |
|
| 型 號：LE4002E |
| 品 牌：瑞士梅特勒-托利多 |
| 技術指標：量程4200g，可讀性0.01g |
 |
張掖電子天平,4200g,0.01g-LE4002E-瑞士梅特勒-托利多

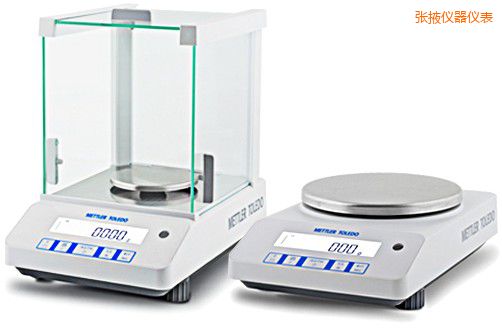

LE天平是針對普及型天平市場設計的一個全新產品系列。在保證基礎稱量應用準確度的同時，，LE天平也提供了其它多種功能以滿足不同的應用需求。LE天平不僅具有梅特勒-托利多產品一貫的高品質，而且價格在普及型天平市場也極具競爭力，這兩者的完美結合使LE天平成為普及型天平市場的首選產品。
|
|
LE203E
|
LE303E
|
LE403E
|
LE2002E
|
LE3002E
|
LE4002E
|
|
最大容值
|
220.0 g
|
320.0 g
|
420.0 g
|
2200.0 g
|
3200.0 g
|
4200.0 g
|
|
可讀性
|
1.0 mg
|
1.0 mg
|
1.0 mg
|
0.01 g
|
0.01 g
|
0.01 g
|
|
接口
|
RS232
|
RS232
|
RS232
|
RS232
|
RS232
|
RS232
|
|
線性誤差
|
2.0 mg
|
2.0 mg
|
2.0 mg
|
0.02 g
|
0.02 g
|
0.02 g
|
|
重復性
|
1.0 mg
|
1.0 mg
|
1.0 mg
|
0.01 g
|
0.01 g
|
0.01 g
|
|
秤盤直徑
|
100.0 mm
|
100.0 mm
|
100.0 mm
|
180.0 mm
|
180.0 mm
|
180.0 mm
|
|
顯示屏
|
LCD，背光
|
LCD，背光
|
LCD，背光
|
LCD，背光
|
LCD，背光
|
LCD，，背光
|
|
校正
|
外部
|
外部
|
外部
|
外部
|
外部
|
外部
|
|
尺寸 高度
|
280.0 mm
|
280.0 mm
|
280.0 mm
|
102.0 mm
|
102.0 mm
|
102.0 mm
|
|
尺寸 寬度
|
210.0 mm
|
210.0 mm
|
210.0 mm
|
200.0 mm
|
200.0 mm
|
200.0 mm
|
|
尺寸 深
|
308.0 mm
|
308.0 mm
|
308.0 mm
|
308.0 mm
|
308.0 mm
|
308.0 mm
|
|
穩定時間
|
3.0 sec
|
3.0 sec
|
3.0 sec
|
3.0 sec
|
3.0 sec
|
2.0 sec
|
|
分辨率
|
1.0 mg
|
1.0 mg
|
1.0 mg
|
0.01 g
|
0.01 g
|
0.01 g
|
|
Legal for Trade
|
CMC
|
CMC
|
CMC
|
CMC
|
CMC
|
CMC
|
|
|
LE104E
|
LE204E
|
|
最大容值
|
120.0 g
|
220.0 g
|
|
可讀性
|
0.1 mg
|
0.1 mg
|
|
重復性
|
0.1 mg
|
0.1 mg
|
|
秤盤直徑
|
80.0 mm
|
80.0 mm
|
|
接口
|
RS232
|
RS232
|
|
校正
|
外部
|
外部
|
|
顯示屏
|
LCD，背光
|
LCD，，背光
|
|
尺寸 高度
|
345.0 mm
|
345.0 mm
|
|
尺寸 寬度
|
210.0 mm
|
210.0 mm
|
|
尺寸 深
|
308.0 mm
|
308.0 mm
|
|
穩定時間
|
3.0 sec
|
3.0 sec
|
|
線性誤差
|
0.2 mg
|
0.2 mg
|
|
分辨率
|
0.1 mg
|
0.1 mg
|
|
Legal for Trade
|
CMC
|
CMC
|
|
