精簡、提高

在生產過程中實現了現場檢測，邯鄲超聲波探傷儀，不需要將部件移動至特定區域，檢測時間靈活，以適應勞動力的可用性。

聯合作業：

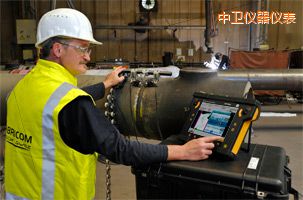

超聲波USM Vision檢測可以在完成一項任務后，立刻執行其他任務，如焊接和維修，不像影像學檢測，需要立即屏蔽檢測區域。

優化人員配置

USM Vision將特殊的任務分享功能引入焊縫檢測。非專業超聲檢測人員可以創(chuàng )建超聲波檢測的工作流程并執行焊縫檢測，檢測人員只需按照菜單指示的指令執行。高級超聲技術人員只需評估原檢測計劃和檢測結果。

并行任務

讓高級超聲技術人員更好得利用時間。技術人員可以將節省掉的收集數據的時間，小型超聲波探傷儀，用來驗證檢測計劃、將來任務和分析檢測數據。

高級成像技術

實時體積校正后的圖像

安全操作

非專業超聲檢測人員可以創(chuàng )建超聲波檢測的工作流程并執行焊縫檢測，檢測人員只需按照菜單指示的指令執行。

USM Vision生成的數據可以獲取、審查、共享和存檔至Rhythm軟件平臺

數字射線圖像和數據在同一軟件中分析

創(chuàng )建檢測計劃

創(chuàng )建并完成一個檢測方案無需專業超聲檢測人員，僅需描述檢測任務，超聲波探傷儀參數，輸入比如位置分布、焊縫數量、管道直徑、厚度、材料、所使用的焊接工藝、工序以及方法等基本信息，可記錄的超聲波探傷儀，軟件將會(huì )計算并自動完成或相控陣焊縫檢測需要的全部UT設置信息。這些設置包括：

• 從數據庫中選擇正確的探頭和模塊
• 探頭定位
• 依據你所選的標準和規范，確定檢測所要求的UT參數

驗證檢測計劃

隨后這些設置信息需要高級超聲技術人員進行驗證。每個焊縫分成多個TOFD和相控陣檢測區域，高級技術人員可以通過聲束模擬功能驗證每個區域超聲覆蓋是否準確。也可以通過選擇數據庫中的其他探頭，調整探頭位置。當所有的檢測區域被驗證后，檢測方案可以被導出到掃查儀器中。

校準

只要檢測計劃經高級技術人員確認，檢測任務就無需高級技術人員完成，普通一、二級人員即可完成。該技術人員僅僅需要選擇一個檢測方案，超聲波探傷儀使用說明，然后一步一步 按照向導完成探頭和楔塊驗證，校準（PCS和TOFD靈敏度、校驗、晶片單元和楔塊檢查、記錄相控陣的DAC/TCG曲線），上海超聲波探傷儀，掃查設置和校準。

獲取檢測數據

你只要按照檢測計劃向導進行操作，就很容易得到每一次TOFD或相控陣掃查的數據。每完成一次掃查后檢測向導將給出下一個掃查的詳細信息，根據這些信息即可順利完成該次掃查。在任何時間你都可以把掃查過的檢測數據導出，進行分析和報告。

分析檢測數據

所有的檢測數據通過DICONDE兼容的Rhythm軟件平臺傳送到分析工作站。在這里，高級超聲檢測人員可以使用先進的分析工具，直通波、拉直側通波、6dB法測長等工具。除此之外，北京智能型超聲波探傷儀廠家，分析軟件還包含各種測量工具。

報表

根據分析結果可以快速得到檢測報告，并實時打印出檢測報告，供焊接人員實時修復焊縫。

檢測數據存檔

檢測數據以工業標準通信協議DICONDE進行存儲。這是一種可提供永久數據的通用數據格式（ASTM支持）。Rhythm可以為原始數據的存儲加 上標簽。信息可以簡單快速的通過DICONDE標簽系統搜索，可以從多個連接網絡(luò )的遠程Rhythm工作站接收數據，并使用不同的壓縮技術在不影響數據質 量的條件下進行存儲，超聲波探傷工藝，節省大量的空間。

共享檢測數據

所有的檢測數據，包括改善的圖像和原始數據都可以與其他有興趣的單位共享。可以發送到其他的RhythmReview工作站以做第三方認 證，Rhythm EnterpriseWeb基于網絡(luò )功能，向所有無損檢測用戶提供最佳傳輸的無損檢測圖像和報告，而無需考慮一臺標準個人電腦WEB瀏覽器的連接帶寬，從 而顯著增強數據的共享。Rhythm Web在客戶的網絡(luò )之上運行，因此客戶可以完全控制信息安全。

將信息變成情報，與專家共享檢測數據
