中衛紅外熱像儀-FLIR E40-美國FLIR

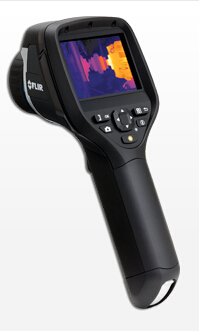

FLIR E系列
FLIR E系列紅外熱像儀結構小巧，重量輕，適用于需要高分辨率和更多功能的用戶以及注重測量結果記錄的用戶。
這些紅外熱像儀是電氣機械系統預測性維護和計劃性檢測的理想之選，最大程度地確保了系統效率和安全，將系統能耗降至最低。
分辨率高達320 x 240像素
FLIR E系列紅外圖像的分辨率因紅外熱像儀型號而異，紅外熱像儀如何使用，從160x120像素到320 x 240像素不等。像素越高，意味著提供的溫度信息越多，更有助于找到問題區域。
結構緊湊、重量輕
FLIR E系列紅外熱像儀僅重825g（含電池）。
極為堅固耐用
FLIR E系列紅外熱像儀接受2米跌落試驗，依然完好無損。其保護等級為IP54。
高品質可見光攝像機
可見光攝像機有助于更快更方便地完成觀察和檢測。
縮略圖庫
縮略圖庫便于獲取，有助于快速查看并找到紅外圖像。
± 2%精度
高精度，即± 2 °C或讀數的± 2%。
液晶觸摸屏
3.5”大尺寸彩色觸摸屏。
內置LED燈
無論工作現場照明情況如何，內置LED燈均可保證獲得高品質可見光圖像。
電池壽命長
鋰離子電池更換方便，壽命長達4小時，能夠保證工作進程不受干擾。
激光指示器
激光指示器由操作方便的按鈕激活，幫助您將紅外圖像中的熱點或冷點與現場的實際目標聯系起來。
畫中畫(PiP)
利用PiP功能，容易定位感興趣的區域。
熱疊加*
將可見光圖像與紅外圖像合并起來，更好地開展分析。
即時報告*
在熱像儀上直接創(chuàng )建即時報告。可方便地將報告復制到USB。
文字語音注釋*
通過預定義列表或使用觸摸屏來添加文字注釋。可連接耳機，添加語音注釋。
可換式鏡頭
可選廣角和長焦鏡頭，以使FLIR E系列紅外熱像儀適用于任何場景。
WiFi
通過Wi-Fi連接到智能手機或平板電腦，紅外熱像儀作用，使用FLIR Tools Mobile 應用軟件（Apple iOS和Android）來處理和共享結果并執行遠程控制。
FLIR E系列紅外熱像儀各型號比較
|
FLIR E30
|
FLIR E40
|
FLIR E50
|
FLIR E60
|
|
紅外圖像質量：160x120像素
|
紅外圖像質量：160x120像素
|
紅外圖像質量：240x180像素
|
紅外圖像質量：320x240像素
|
|
熱靈敏度：<0.1°C
|
熱靈敏度：<0.07°C
|
熱靈敏度：<0.05°C
|
熱靈敏度：<0.05°C
|
|
測溫范圍：-20°C ~ +350°C
|
測溫范圍：-20°C ~ +650°C
|
測溫范圍：-20°C ~ +650°C
|
測溫范圍：-20°C ~ +650°C
|
|
點測溫：1
|
點測溫：3
|
點測溫：3
|
點測溫：3
|
|
包括最小值/最大值/平均值的1個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
|
內置200萬像素攝像機
|
內置310萬像素攝像機
|
內置310萬像素攝像機
|
內置310萬像素攝像機
|
|
|
溫差測量
|
溫差測量
|
溫差測量
|
|
|
語音/文字注釋
|
語音/文字注釋
|
語音/文字注釋
|
|
|
MeterLink™
|
MeterLink™
|
MeterLink™
|
|
|
藍牙® / WiFi
|
藍牙® / WiFi
|
藍牙® / WiFi
|
|
|
1-2倍連續數字變焦
|
1-4倍連續數字變焦
|
1-4倍連續數字變焦
|
|
|
可見光圖像上的PiP紅外區域
|
可見光圖像上的可縮放PiP紅外區域
|
可見光圖像上的可縮放PiP紅外區域
|
|
|
非輻射紅外視頻記錄
|
非輻射紅外視頻記錄
|
非輻射紅外視頻記錄
|
|
|
輻射紅外視頻記錄
|
輻射紅外視頻記錄
|
輻射紅外視頻記錄
|
|
|
非輻射紅外視頻流
|
非輻射紅外視頻流
|
非輻射紅外視頻流
|
|
|
|
熱疊加
|
熱疊加
|
|
|
|
|
即時報告
|
FLIR E系列 技術參數
因具體的熱像儀而異
|
|
FLIR E30
|
FLIR E40
|
FLIR E50
|
FLIR E60
|
|
成像性能
|
|
紅外分辨率
|
160 x 120像素
|
160 x 120像素
|
240 x 180像素
|
320 x 240像素
|
|
空間分辨率
|
2.72 mrad
|
2.72 mrad
|
1.82 mrad
|
1.36 mrad
|
|
熱靈敏度
|
< 0.1 °C
|
< 0.07 °C
|
< 0.05 °C
|
< 0.05 °C
|
|
變焦
|
不適用
|
1-2倍連續數字變焦，制冷型紅外熱像儀，包括區域縮放功能
|
1-4倍連續數字變焦，包括區域縮放功能
|
1-4倍連續數字變焦，包括區域縮放功能
|
|
|
|
圖像顯示
|
|
畫中畫
|
不適用
|
可見光圖像上的紅外區域
|
可見光圖像上的可縮放紅外區域
|
可見光圖像上的可縮放紅外區域
|
|
熱疊加
|
不適用
|
不適用
|
有
|
有
|
|
圖像模式
|
紅外圖像，可見光圖像，flir 紅外熱像儀，縮略圖庫
|
紅外圖像，可見光圖像，縮略圖庫
|
紅外圖像，可見光圖像，熱疊加，畫中畫，醫用紅外熱像儀的用途，縮略圖庫
|
紅外圖像，紅外熱像儀組成，可見光圖像，熱疊加，求購紅外熱像儀，畫中畫，新一代紅外熱像儀，縮略圖庫
|
|
|
|
測量
|
|
對象溫度范圍
|
–20°C ~ +120°C / 0°C ~ +350°C
|
–20°C ~ +120 °CC / 0°C ~ +650°C
|
–20°C ~ +120 °C / 0°C ~ +650 °C
|
–20°C ~ +120°C/ 0°C ~ +650 °C
|
|
|
|
測量分析
|
|
點測溫
|
1
|
3
|
3
|
3
|
|
區域測溫
|
包括最小值/最大值/平均值的1個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
包括最小值/最大值/平均值的3個方框的區域測溫
|
|
溫差
|
不適用
|
各測量值或參考溫度間的溫差
|
各測量值或參考溫度間的溫差
|
各測量值或參考溫度間的溫差
|
|
|
|
報告
|
|
即時報告
|
不適用
|
不適用
|
不適用
|
有
|
|
|
|
數碼相機
|
|
內置數碼相機
|
200萬像素，一個LED燈
|
310萬像素，一個LED燈
|
310萬像素，一個LED燈
|
310萬像素，一個LED燈
|
|
|
|
圖像注釋
|
|
語音
|
不適用
|
60秒（經藍牙®）
|
60秒（經藍牙®）
|
60秒（經藍牙®）
|
|
文字
|
不適用
|
從預定義列表中選擇文字，或者通過觸摸屏軟鍵盤輸入文字
|
從預定義列表中選擇文字，或者通過觸摸屏軟鍵盤輸入文字
|
從預定義列表中選擇文字，或者通過觸摸屏軟鍵盤輸入文字
|
|
MeterLink
|
不適用
|
可通過藍牙連接Extech MO297濕度儀或Extech EX845鉗形表
|
可通過藍牙連接Extech MO297濕度儀或Extech EX845鉗形表
|
可通過藍牙連接Extech MO297濕度儀或Extech EX845鉗形表
|
|
|
|
數據通信接口
|
|
藍牙®，遠紅外熱像儀，WiFi
|
不適用
|
有
|
有
|
有
|
|
|
|
視頻流/記錄
|
|
非輻射紅外視頻記錄
|
不適用
|
以MPEG4格式保存到存儲卡
|
以MPEG4格式保存到存儲卡
|
以MPEG4格式保存到存儲卡
|
|
輻射紅外視頻流
|
不適用
|
利用USB以全動態格式輸送至PC
|
利用USB以全動態格式輸送至PC
|
利用USB以全動態格式輸送至PC
|
|
非輻射紅外視頻流
|
不適用
|
利用USB傳輸未壓縮彩色視頻
|
利用USB傳輸未壓縮彩色視頻
|
利用USB傳輸未壓縮彩色視頻
|
一般參數
|
|
成像性能
|
|
視場角/最短焦距
|
25° × 19° / 0.4 m
|
|
波長范圍
|
7.5–13 μm
|
|
圖像幀頻
|
60 Hz
|
|
調焦
|
手動
|
|
焦平面陣列(FPA)
|
非制冷微測輻射熱計
|
|
|
|
圖像顯示
|
|
顯示屏
|
內置3.5“液晶觸摸屏，320 x 240像素
|
|
|
|
測量
|
|
精度
|
±2 °C或讀數的±2%
|
|
|
|
測量分析
|
|
自動冷/熱檢測
|
在區域內自動標記熱或冷點測溫標記
|
|
發射率校正
|
0.01-1.0可調或從材料表中進行選擇
|
|
測量校正
|
反射溫度、光學元件透射率以及大氣透射率
|
|
等溫線
|
檢測高/低溫/溫度范圍
|
|
|
|
設置
|
|
圖像控制
|
調色板(極光色、灰色、鐵紅色、熔巖色、彩虹和高對比彩虹，圖像調節（自動/手動）
|
|
設置控制
|
本地化單位調整、語言、日期時間格式；自動關機，近紅外熱像儀，顯示集中度???
|
|
|
|
激光指示器
|
|
激光對準
|
在紅外圖像上顯示位置
|
|
|
|
圖像存儲
|
|
格式
|
標準JPEG——包含SD存儲卡上的測量數據
|
|
類型
|
紅外/可見光圖像；同時存儲可見光圖像和紅外圖像
|
|
|
|
電源
|
|
電池類型
|
鋰離子電池（可現場更換）——工作時長為4小時
|
|
充電系統
|
直充、交流適配器、雙座充電器或12V車載充電器
|
|
電源管理
|
自動關機和睡眠模式（用戶可選）
|
|
交流工作
|
交流適配器，90-260 V AC
|
|
適配器電壓
|
向熱像儀輸出12 V電源
|
|
|
|
環境參數
|
|
工作溫度范圍
|
-15 ~ +50 °C
|
|
存放溫度范圍
|
-40 ~ +70 °C
|
|
濕度
|
IEC 60068-2-30/24 h 95%相對濕度 +25 °C ~ +40 °C/ 循環2次
|
|
耐沖擊性/抗振性
|
25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6)
|
|
抗跌落
|
2 m
|
|
封裝
|
IP 54 (IEC 60529)
|
|
|
|
數據通信接口
|
|
接口
|
USB-mini、USB-A、復合視頻
|
|
USB
|
USB-A:連接外部USB設備——USB-mini-B:與PC進行數據交換/MPEG 4數據流
|
|
|
|
物理特征
|
|
熱像儀重量（含電池）
|
0.825 kg
|
|
熱像儀尺寸（長x寬x高）
|
246 × 97 × 184 mm
|
|
運輸尺寸
|
560 x 370 x 190 mm
|
|
運輸重量
|
5.3 kg
|
|
|
|
|
產品標配
|
|
FLIR E30、FLIR E40、FLIR E50或FLIR E60：硬質運輸箱、帶鏡頭的紅外熱像儀、電池、腕帶、校驗證書、FLIR Tools™ PC軟件CD-ROM、存儲卡、鏡頭蓋、包含多個插頭的電源、入門指南（印刷版）、注意事項（印刷版）、USB線、用戶文件CD-ROM、視頻線、保修延期卡或登記卡
|
