維氏硬度是以49.03~980.7N的負(fù)荷,將相對面夾角為136°的方錐形金剛石壓入器壓材料表面保持規(guī)定時間后用測量壓痕對角線長度再按公式來計算硬度的大小。它適用于較大工件和較深表面層的硬度測定。維氏硬度尚有小負(fù)荷維氏硬度試驗負(fù)荷1.961~<49.03N它適用于較薄工件、工具表面或鍍層的硬度測定；顯微維氏硬度試驗負(fù)荷<1.961N適用于金屬箔、極薄表面層的硬度測定。

HV-適用于顯微鏡分析。維氏硬度(HV) 以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度值(HV)。

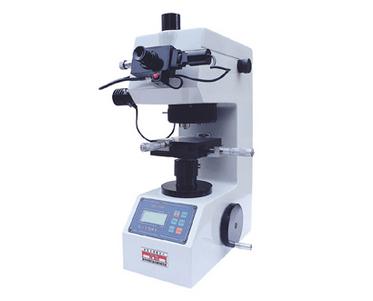

維氏硬度計簡介維氏硬度計的試驗力比較多，因此維氏硬度計的應(yīng)用也比較廣泛。其它硬度計能測的材料或工件只要工件表面的粗糙度符合標(biāo)準(zhǔn)。維氏硬度計都可以檢測。維氏硬度計通過步進(jìn)電機(jī)對工件表面進(jìn)行打壓之后再由讀數(shù)顯微鏡測量壓痕的對角線的長度。之后利用對角線及試驗力的一個換算關(guān)系來測得維氏硬度。另外可以安裝維氏硬度計測量軟件通過電腦顯示屏來顯示圖像操作測量硬度值更方便和快捷。

維氏硬度試驗主要用于材料研究和科學(xué)試驗方面小負(fù)荷維氏硬度試驗主要用于測試小型精密零件的硬度表面硬化層硬度和有效硬化層深度鍍層的表面硬度薄片材料和細(xì)線材的硬度刀刃附近的硬度牙科材料的硬度等由于試驗力很小壓痕也很小試樣外觀和使用性能都可以不受影響。顯微維氏硬氏試驗主要用于金屬學(xué)和金相學(xué)研究。用于測定金屬組織中各組成相的硬度用于研究難熔化合物脆性等。顯微維氏硬度試驗還用于極小或極薄零件的測試，粗糙度儀零件厚度可薄至3μm。
