安順控制切換開關-MFC-美國FLUKE
在一個 molbox1+ 或 MFC-CB 通道上為最多 5 個 MFC 或 MFM 提供 MFC Switchbox 電源和開關。

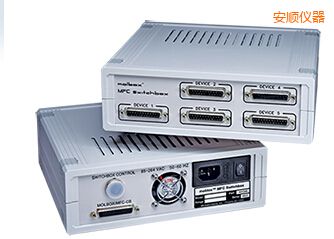

MFC 開關盒是 molbox1+ MFC 選件和 MFC-CB 質量流量控制盒的附件。此附件可以為最多 5 個 MFC 和/或 MFM (DUT) 連續供電，并且允許在一個 molbox1 或 MFC-CB 通道上切換控制。
MFC 開關盒包含內部開關，可在 5 個 25 針的 MFC 連接端口之間切換。molbox1+ 和 MFC-CB 支持開關盒控制，只需使用前面板菜單或遠程 ASCII 字符串命令，，就可以更改 MFC 開關盒通道。
MFC 開關盒獨立供電，可以配置為同時給 5 個連接端口連續供電。這樣，就可以在一個通道上測試某個 MFC 時，對其他 MFC 進行加熱。對于許多需要密集的不間斷加熱階段，以便在標稱技術指標下工作的 MFC 而言，此特性尤其有用。
MFC 開關盒支持 COMPASS for Flow 軟件的分支控制，這樣一個量程的 MFC 可用于自動控制流量，以便測量其他量程的 DUT（例如 MFM）。控制 MFC 連接到通道 1，，而測量 DUT 連接到其他四個通道。（注：MFC 開關盒旨在與基于電壓的 MFC 結合使用。每次只能連接一個基于電流的 MFC。）
使用開關盒附帶的電纜，，將 MFC 開關盒連接到 molbox1+ 或 MFC-CB MFC 控制連接件以及開關盒通信端口。MFC 連接電纜（未附帶）與直接連接到 molbox1 或 MFC-CB 上時使用的電纜相同。
技術指標
|
|
電源要求
|
85 到 264 Vac，50 到 60 Hz，55 VA 最大功耗
|
|
冷卻
|
有源風扇驅動的空氣循環
|
|
MFC 電源
|
每個通道 ±15 V，260 mA，最多五個通道
|
|
MFC 端口接頭
|
五個 25 針陰 DSUB 金屬盒插座
|
|
MFC 閥測試點和電流測量
|
僅在通道 1 可用
|
|
重量
|
1.5 kg (3.25 lb)
|
|
尺寸（寬 x 高 x 深）
|
22.5 cm x 7.5 cm x 20.0 cm (8.85 in x 2.95 in x 7.87 in)
|
|
型號
|
描述
|
|
MFC 開關盒
|
MFC 開關盒
包含：
-
MFC 開關盒控制電纜
-
molbox1 或 MFC-CB 到 MFC 開關盒電纜
-
電源線
-
用戶手冊
|
