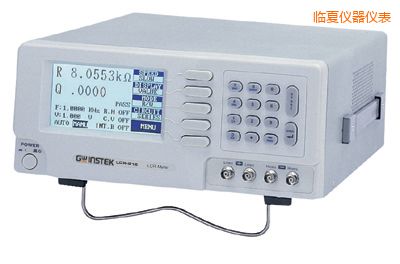

高精密LCR測試儀 |
|
| 型 號：LCR-826 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標： 測試頻率：100Hz ~ 2kHz (245 steps) |
 |
臨夏高精密LCR測試儀-LCR-826-臺灣固緯GWINSTEK
高精度LCR測試儀 , 100Hz ~ 2kHz (245 點)
LCR－800系列是一款應用于零組件/材料測量的LCR測試儀，，可用于研發和生產線等多種不同的應用場合。240x128大型點陣LCD可同時顯示兩組測量參數，而且使用者還可看到所有的測試條件。測量參數的組合，，采用最佳的觀測需求，像R/Q、C/D、C/R和L/Q；LCR－821還具有更精確的阻抗測量模式，，可以同時測量阻抗值和相位角。100組測量條件設置記憶體使得LCR-800系列滿足多種測試環境和場合。通過RS-232接口的PC軟件(LCR-viewer)，可以讓使用者通過PC的控制下,快速及便利的截取并儲存測量的資料。Handler接口是LCR-826/827/829的標配接口。
特點
測試頻率：100Hz ~ 2kHz, 245 點
0.1% 高測量準確度
100 組設定條件記憶儲存、調取功能
R/Q, C/D, C/R, L/Q 測試模式
絕對值、△值、△%值顯示
240 x 128 超大 LCD 顯示屏
測試條件及結果同時顯示在屏幕上
|
測試頻率
|
|
|
|
100Hz ~ 2kHz (245 steps)
|
|
準確度
|
|
|
0.2%
|
|
測試速度
|
|
|
68mS
|
|
測試信號位準
|
|
|
0.1V ~ 1.275V (5mV/step)
|
|
直流偏壓
|
|
內部
|
2V
|
|
外部
|
0 to 30V
|
|
顯示范圍
|
|
阻抗/電阻
|
R 0.00001Ω ~ 99999kΩ
|
|
電容
|
C 0.00001pF ~ 99999uF
|
|
感抗
|
L 0.00001mH ~ 99999H
|
|
品質因子
|
Q 0.0001 ~ 9999
|
|
損失因子
|
D 0.0001 ~ 9999
|
|
測試模式
|
|
|
R/Q, C/D, C/R, L/Q
|
|
等效電路
|
|
|
可選擇串聯或并聯
|
|
記憶組
|
|
|
100組
|
|
平均
|
|
|
1~255次
|
|
測試速度模式
|
|
|
慢速(SLOW), 中速(MEDIUM), 快速(FAST)
|
|
顯示模式
|
|
|
Value, Δ%, Δ
|
|
顯示
|
|
|
240 x 128 C.C.F.L 背光 LCD
|
|
介面(選購配備)
|
|
|
RS-232C (含RS-232 View 軟體)
|
|
使用電源
|
|
|
100V ~ 240V, 50/60Hz
|
|
附件
|
|
|
電源線x 1,
操作手冊x 1,
測試制具: LCR-06A x 1
選購治具: LCR-05, LCR-07, LCR-08, LCR-09
|
|
尺寸及重量
|
|
|
330(寬) x 149(高) x 437(長)公厘
約5.5公斤
|
|
